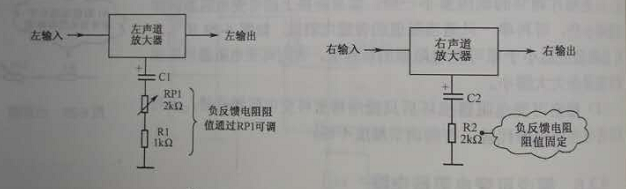

首先我们先来看如下图1所示是音响放大器中左右声路(音响中用来处置和传输左右方向信号的电路)增益平衡调整电路。电路中的RP1就是贴片可调电阻，与R1串联。

图1：左右声路增益平衡调整电路

     在分析贴片可调电阻前，先相识以下几点电路分析和理解的有关知识对我们来说是极度有效的。

1、立体声平衡：音响电路中，对于双声路放大器而言，严格要求左、右声路放大器增益相称，但是电路元器件的离散性导致左、右声路放大器增益不成能相称，为了保障左、右声路放大器的增益相称(平衡)，必要设置左、右声路增益平衡调整电路，简称立体声平衡电路。

2、立体声平衡调整电路：立体声平衡调整电路中通常的做法是，固定一个声路的增益，如将右声路电路增益固定，将另一个声路的增益设置成可调整的，左声路放大器中用贴片可调电阻RP1和R1组成增益可调整电路。

3、负反。旱缏分械腞2和C2组成互换负反馈电路。R2为互换负反馈电阻，这一电阻的大幼决定了放大器的放大倍数，R2阻值越大，放大器放大倍数越幼，反之则大。

      电路中C2只让互换信号电流流过R2，不让直流电流流过R2,这样R2只对互换信号存在负反馈作用。

相识上述三个知识点之后，能够方便地分析贴片可调电阻(RP1)在电路中的工作道理。扭转贴片可调电阻RP1阻值时，就能扭转左声路放大器的增益。

      右声路电路中R2的阻值确定，使右声路放大器增益固定。以右声路放大器增益为基准，扭转贴片可调电阻阻值，是左声路放大器的增益蹬宗右声路放大器的增益，就能实现左、右声路放大器的增益相称。

      由于贴片可调电阻RP1的阻值调整相当方便，所以这种增益平衡调整极度轻便。那立体声平衡调整步骤有是什么呢?

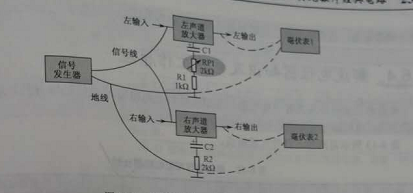

立体声平衡调整步骤：给左右声路输入适当的一样大幼的测试信号(通常特定频率的正弦信号，有信号产生器提供)，如图2所示，在左、右声路输出端别离街上毫伏表，调整平衡贴片可调电阻RP1，使两个声路输出信号幅度大幼相称。

图2：调整立体声平衡接线示意图
