插座在如今的电子元件市场中规格多多，如常用的dc插座规格类型有分辨防水插座、通常插座、电脑插座、usb插座等规格分类，而dc插座利用较多在电脑显示器专用电源的插座，其它规格分歧的插座其利用也是不一样的，如不是时时接触插座的人员，那么对于dc插座三个引脚怎么用或其它规格的插座一些怎么利用以及若何接线等可能有所不相识，这也是很正常的，那接下出处幼编为各人解说dc插座三个引脚怎么用及操作当苦衷项。

dc插座结构作用

dc插座它是由绝缘基座、叉型接触弹片、横向插口、纵向插口、定向键槽组成，两只叉型接触弹片定位在基座中心部位，成纵横向分列互不相连。叉型接触弹片部位一端为接线口，表表暴露在基座圆柱体顶面，供衔接输入电源软线或软缆用，叉型接触弹片另一端由基体互连的两只弹性臂组成。

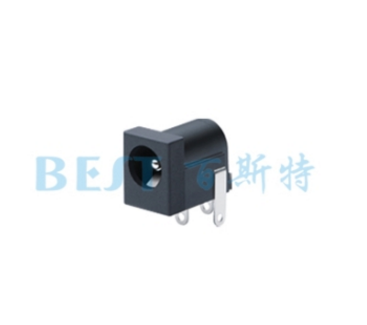

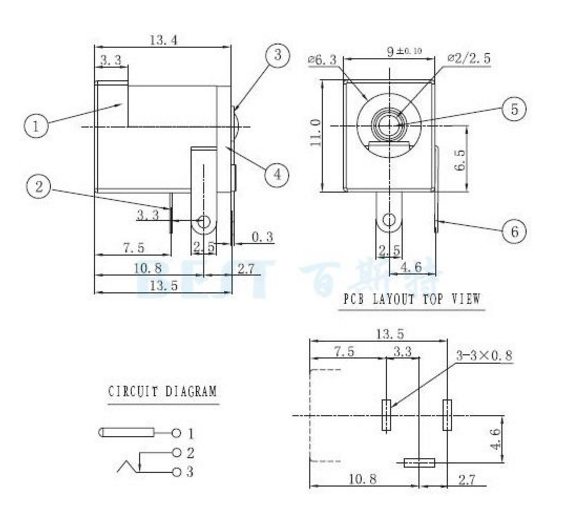

三个引脚dc插座005图纸

dc插座三个引脚若何衔接

dc插座通常有三个引脚组成，不外通常只用连两个引脚就行了，dc插座引脚插口中心为正极，插口边为负极。接单片机和插座铁心相连的是接VCC，VCC正对管dc插座引脚接GND，侧面那个引脚通常起固定作用，能够不衔接(侧面的那个引脚是用来接电池用的)侧面的引脚和底下的引脚不插dc插座时状态是联通的。而后dc插座后面那个引脚接电路板地线，底下的那个引脚接电路板正极。(如用电池供电使用的时辰，侧面那个引脚接电池的正极)

dc插座操作当苦衷项

上述幼编解说过dc插座三个引脚怎么用，最后解说下dc插座三个引脚怎么用的一些当苦衷项，dc插座三脚上面庞为地线，左零(N)右火(L)。通常单相用电设备，尤其是移动用电设备，应使用三芯插头和与之配套的三孔插座。三孔插座上有专用的；そ恿(地)插孔，在选取接零；な，有人时时在插座底内将此孔接线柱头与引入插座内的那根零线直接相连，这是极为危险的。由于万一电源的零线断开，或者电源的前方、零线接反，其dc插座表壳等金属部门也带有与电源一样的电压，这就会引起导致触电。所以，dc插座接线时应接地插孔与专用的；さ叵呦嗔。
