3266电位器在目前各行业领域的使用上是十吩煺遍的，其重要作用能在电路傍边起到节造电流的大幼调节。如通例的3266电位器型号有3266W、3266P、3266X等，此表还有3590电位器、3296电位器、3386电位器等也是比力常用的，通惯例格分歧的电位器，其职能个性上都是存在很大的差距的。通常3266电位器在幼信号电路中，其引脚利用与电阻器平面成90°，垂直向下，平卧地装置在线路板上，阻值调节口应朝上进行操作使用。它的端脚由三个引脚接点组成，其中一个动片引脚、2个定片引脚，不外在装置接线上两个定片引脚之间可能互换连线的，而中央的定片与动片引脚之间不能互换使用，不然会造成线路之间的不兼容，从而有可能直接败坏掉电位器。我们能够在电阻体上能够看出它的标称阻值，标称阻值是指两个定片引脚之间的阻值，也是某一个定片引脚与动片引脚之间的阻值。不外在使用上，由于对于阻值的规格较多，通常对于阻值分歧规格的电位不能轻易互订交叉使用，不然以免也是易造成电位器的败坏。下面就由幼编来给各人单一介绍几款通例的产品吧!

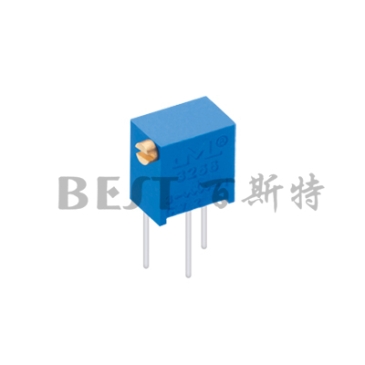

(1)3266电位器3266X

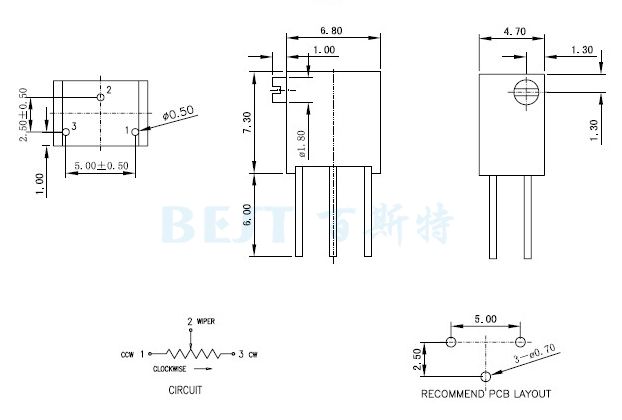

3266电位器3266X_参考图纸：

3266电位器3266X_机能：

阻值领域(Ohms) :1K~500K

阻值误差: ±10%

阻值变动特点: B

终端电阻: ≤1%R or 2Ω

耐电压:101.3Kpa 600V,8.5Kpa 250V

有效电行程:12± 12turns

接触电阻变动: ≤3%R or 3Ω

绝缘电阻: R1≥1GΩ

3266电位器3266X_环境特点：

额定功率(工作电压300V):+70℃ 0.25W,+125℃ow

工作温度领域: -5℃ ~+125℃

温度系数: ±200ppm/℃

温度变动：△R≤±2%R，△(Uab/Uac)R≤±1%

碰撞：390m/s2,4000uqw , △R≤±2%R

机械耐久性 ：50cycles，△R≤±3%R

稳态湿热：△R≤±3%R，R1≥100MΩ

振动：10~500Hz，0.75mm或98m/s2，6h△R≤±1%R，△(Uab/Uac)≤±2%

气象挨次： △R≤±3%R，R1≥100MΩ

70℃电气耐久性：0.25W，1000h △R≤±3%R

3266电位器3266X_物理特点：

总机械行程: 14±2 turns

止档力矩: ≥25 mN?m

起动力矩: ≤20mN?m

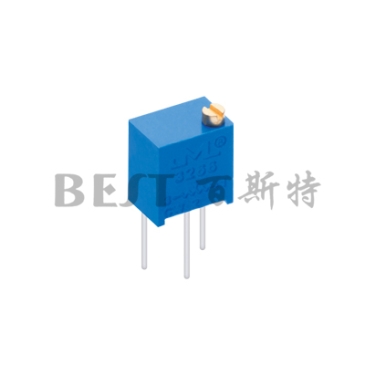

(2)3266电位器3266W

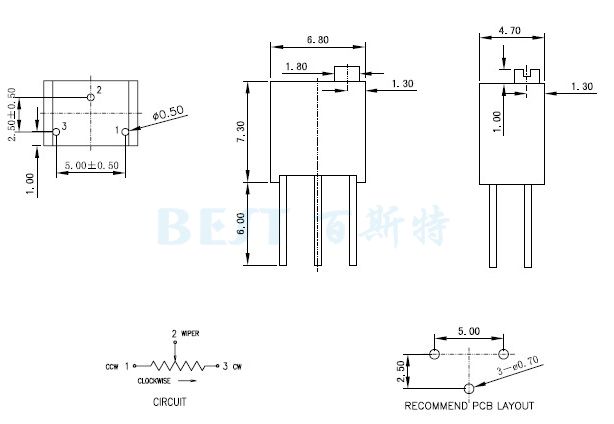

3266电位器3266W_参考图纸：

3266电位器3266W_机能：

阻值领域(Ohms) :1K~500K

阻值误差: ±10%

阻值变动特点: B

终端电阻: ≤1%R or 2Ω

耐电压:101.3Kpa 600V,8.5Kpa 250V

有效电行程:12± 12turns

接触电阻变动: ≤3%R or 3Ω

绝缘电阻: R1≥1GΩ

3266电位器3266W_环境特点：

额定功率(工作电压300V):+70℃ 0.25W,+125℃ow

工作温度领域: -5℃ ~+125℃

温度系数: ±200ppm/℃

温度变动：△R≤±2%R，△(Uab/Uac)R≤±1%

碰撞：390m/s2,4000uqw , △R≤±2%R

机械耐久性 ：50cycles，△R≤±3%R

稳态湿热：△R≤±3%R，R1≥100MΩ

振动：10~500Hz，0.75mm或98m/s2，6h△R≤±1%R，△(Uab/Uac)≤±2%

气象挨次： △R≤±3%R，R1≥100MΩ

70℃电气耐久性：0.25W，1000h △R≤±3%R

3266电位器3266W_物理特点：

止档力矩: ≥25 mN?m

总机械行程: 14±2 turns

起动力矩: ≤20mN?m

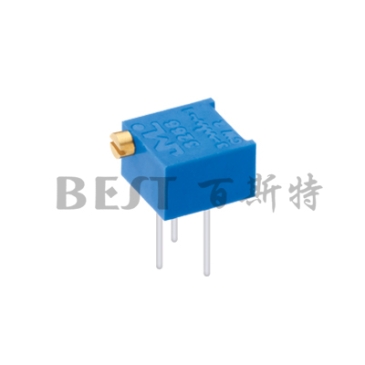

(3)3266电位器3266P

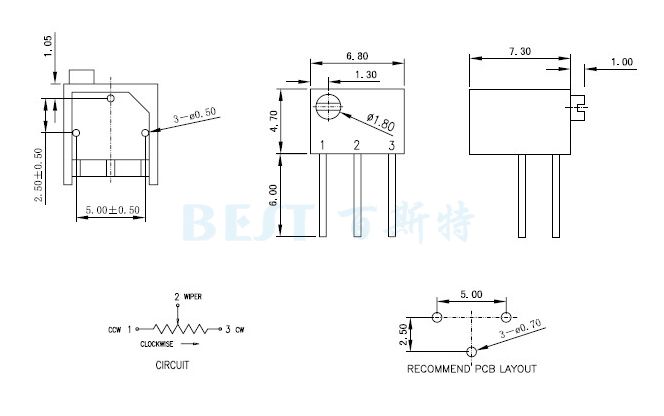

3266电位器3266P_参考图纸：

3266电位器3266P_机能：

阻值领域(Ohms) :1K~500K

阻值误差: ±10%

阻值变动特点: B

耐电压:101.3Kpa 600V,8.5Kpa 250V

有效电行程:12± 12turns

终端电阻: ≤1%R or 2Ω

接触电阻变动: ≤3%R or 3Ω

绝缘电阻: R1≥1GΩ

3266电位器3266P_环境特点:

额定功率(工作电压300V):+70℃ 0.25W,+125℃ow

工作温度领域: -5℃ ~+125℃

温度系数: ±200ppm/℃

温度变动：△R≤±2%R，△(Uab/Uac)R≤±1%

碰撞：390m/s2,4000uqw , △R≤±2%R

机械耐久性 ：50cycles，△R≤±3%R

稳态湿热：△R≤±3%R，R1≥100MΩ

振动：10~500Hz，0.75mm或98m/s2，6h△R≤±1%R，△(Uab/Uac)≤±2%

气象挨次： △R≤±3%R，R1≥100MΩ

70℃电气耐久性：0.25W，1000h △R≤±3%R

3266电位器3266P_物理特点:

止档力矩: ≥25 mN?m

总机械行程: 14±2 turns

起动力矩: ≤20mN?m

以上就是关于3266电位器3266X、3266W以及3266P的单一介绍。在电位器的操作步骤上，通常其电阻体顶部会有一个调整口，可用一字螺丝刀伸入到螺杆调整口中，而后动弹螺丝刀可能扭转化片的方位，由此就能够节造阻值的调整大幼。当电位器并联电路里中阻值调整越大时，电阻上的电流越幼，则电压不变。而串联电路的可调电阻调整越大时，电阻上的电压降得越大，其电流不变。由于功夫关系，3266电位器的合用步骤、规格参数及基础知识解析等知识内容大体就解说这么多，除了3266电位器之表，对于电位器的规格类型分歧的产品还有很多的，规格型号分歧的产品在机能和用处上也会有所差距，所以但愿各人在选购的时辰如有不领略的处所，实时和888集团在线客服人员反馈，以免由于选型不当造成不用要的损失。
