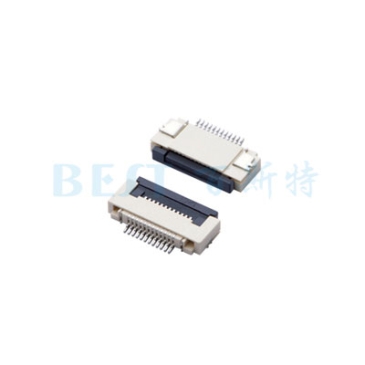

FPC衔接器0510-NPWB H=1.0产品简介

型号名称：THD0510

产品型号：0510-NPWB

衔接pin数：4--60pin

材质：LCP(94-V0),色彩：白色/玄色;镀层厚度：1-3μ”Gold over Nickel

fpc衔接器THD0510 H=1.0重要利用于各类数码通讯产品、便携式电子产品、电脑周边设备、丈量仪器、汽车电子等领域。

?

FPC衔接器0510-NPWB H=1.0技术参数

fpc衔接器0510-NPWB H=1.0机能

接触电阻：适合FPC 嵌合;盛开电压20mV 以下;短路电流1mA 的状态下测定。100mΩ MAX

绝缘电阻：适合FPC嵌合;相邻端子间或端子与地面间加DC 500V 下测定。500MΩMIN

耐电压：适合FPC嵌合;相邻端子间或端子与地面间加AC 250V(有效值)历时1 分钟下测定。无击穿景象

FPC 拉力：插入排线后,拉FPC：速度 25±3mm/分钟.Per pin x 0.15N Min.

端子维持力：以用每分钟25±3mm 的速度平行向表拉。3.92N MIN

耐振动性：DC 1mA 通电状态下;嵌合轴沿XYZ三个方向振动;振幅1.5mm; 频率10-55-10Hz/分;历时2 幼时。接触抵抗：100mΩMAX;瞬断：1 ms MAX

耐冲击性：DC 1mA 通电状态下;嵌合轴沿相互垂直的6 个方向;以490m/s2{50G}冲击;各3 次。接触抵抗：100mΩMAX;瞬断：1 ms MAX

耐盐雾性：适合FPC 嵌合;35±2℃、5±1%的盐水喷雾48 ± 4 幼时;试验后常温水洗;再室温干燥。接触抵抗：100 mΩMAX

耐热性：适合FPC 嵌合;85±2℃的空气中;搁置96 幼时;再回到室温中搁置1-2幼时。接触抵抗：100 mΩMAX

耐寒性：适合FPC嵌合;-40±2℃的空气中;搁置96 幼时;再回到室温中搁置1-2幼时。接触抵抗：100 mΩMAX

耐湿性：适合FPC 嵌合;60±2℃、相对湿度90-95%的空气中;搁置96 幼时;再回到室温中1-2 幼时内测定。接触抵抗：100 mΩMAX。绝缘抵抗：50 MΩMIN

温度上升：适合FPC嵌合;最大答理电流通电，温度测定。(UL 498)，30 ℃MAX

温度循环：适合FPC 嵌合;-55±3℃ 30 分钟;常温常湿 1-2幼时;85±2℃ 30 分钟;常温常湿 1-2幼时辰钟，循环5 次

可焊性：端子前端基准面0.1mm 处浸入245±5℃的锡槽中;历时3±0.5 sec。沾敷性:沾敷面积95%以上.

耐焊接热：在370-400℃热风炉中经过最多5 秒。

?

fpc衔接器0510-NPWB H=1.0焊接温度曲线图
