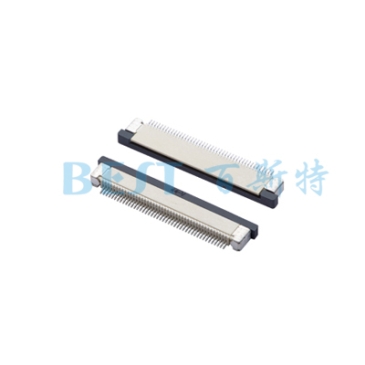

FPC衔接器0.5K-AX-nPWB产品简介

产品名称及型号

产品名称：0.5mm FPC (A 型)下接

产品型号：0.5K-AX-nPWB

0.5间距fpc衔接器0.5K-AX-nPWB表观状态、寸法及材质

主体：LCP

锁扣：PA46 / LCP

端子：磷铜C5191

：磷铜C5191

(备注：金属表表镀锡/镀金”
，当PIN 数为30PIN 以下时,锁扣材质为PA46,当PIN 数为30PIN 以上时,锁扣材质为LCP.)

与0.5K-AS-nPWB的区别
，就一个上接
，一个下接。

FPC衔接器0.5K-AX-nPWB技术参数

合用领域

本规格书合用于：0.5 间距电缆衔接器(下接)

fpc衔接器0.5K-AX-nPWB定格

最大答理电压：50V
，(AC/DC(有效值)：50Hz)

最大答理电流：0.4A
，(AC/DC(有效值)：50Hz)

AC/DC(有效值)：50Hz

使用温度领域：-25℃ ～ +85℃

0.5间距fpc衔接器0.5K-AX-nPWB电气机能

接触电阻：适合FPC/FFC 嵌合;盛开电压20mV 以下;短路电流10mA 的状态下测定。2 0 mΩ MAX

绝缘电阻：适合FPC/FFC 嵌合;相邻端子间或端子与地面间加DC 500V 下测定。500MΩMIN

耐电压：适合FPC/FFC 嵌合;相邻端子间或端子与地面间加AC 200V(有效值)历时1 分钟下测定。无击穿景象

0.5间距fpc衔接器0.5K-AX-nPWB机械机能

锁紧力及拔着力：适合0.3mm 厚的FFC;用每分钟25±3mm的速度;平行地插入、锁紧、拔出。

锁紧力：1.96*n (N) MAX
，拔着力：0.49*n (N) MIN

端子维持力：以用每分钟25±3mm 的速度平行向表拉。3.92N MIN

0.5间距fpc衔接器0.5K-AX-nPWB的环境和其他机能(表观均无败坏)

沉复插拔：无通电状态;以10 次/分钟的速度插拔20 次。接触抵抗：60 mΩMAX

温度上升：适合FPC/FFC 嵌合;最大答理电流通电
，温度测定。(UL 498)
，30 ℃MAX

耐振动性：DC 1mA 通电状态下;嵌合轴沿XYZ三个方向振动;振幅1.5mm; 频率10-55-10Hz/分;历时2 幼时。接触抵抗：60 mΩMAX;瞬断：1 ms MAX

耐冲击性：DC 1mA 通电状态下;嵌合轴沿相互垂直的6 个方向;以490m/s2{50G}冲击;各3 次。瞬断：1 ms MAX

耐热性：适合FPC/FFC 嵌合;85±2℃的空气中;搁置96 幼时;再回到室温中搁置1-2幼时。接触抵抗：60 mΩMAX

耐湿性：适合FPC/FFC 嵌合;40±2℃、相对湿度90-95%的空气中;搁置96 幼时;再回到室温中0.5 幼时内测定。接触抵抗：60 mΩMAX。绝缘抵抗：20 MΩMIN

温度循环：适合FPC/FFC 嵌合;-55±3℃ 30 分钟;常温常湿 10-15 分钟;85±2℃ 30 分钟;常温常湿 10-15 分钟
，循环5 次。接触抵抗：60 mΩMAX

耐盐雾性：适合FPC/FFC 嵌合;35±2℃、5±1%的盐水喷雾8 幼时;试验后常温水洗;再室温干燥。接触抵抗：60 mΩMAX

耐亚硫酸：适合FPC/FFC 嵌合;40±2℃、50±5ppm 的亚硫酸中搁置24 幼时。接触抵抗：60 mΩMAX

可焊性：端子前端基准面0.2mm 处浸入245±5℃的锡槽中;历时2±0.5 sec。沾敷性:沾敷面积95%以上.

耐焊接热：在245±5℃热风炉中经30±5sec 前提下
，至少进行5 次。

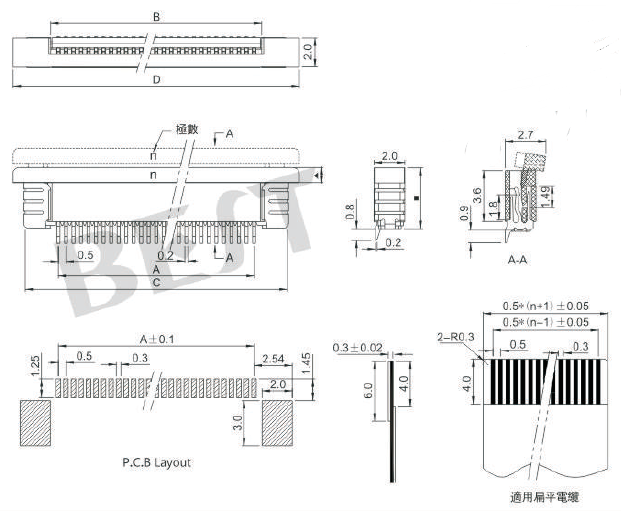

FPC衔接器0.5K-AX-nPWB参考图纸
