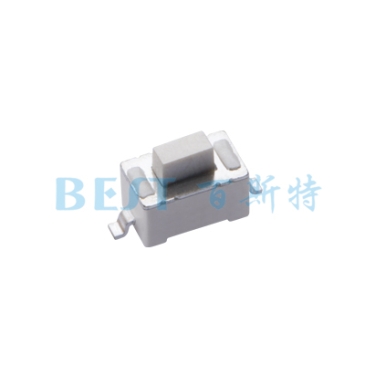

轻触开关TS-1101产品简介

产品的厂家编号为：轻触开关TS-1101，又被称为3*6*4.3贴片轻触开关或3*6*5贴片轻触开关，产品的高杜仔4.3mm和5.0mm两个尺度，此开关的驱动力杜仔160克力和250克力两种尺度，产品的色彩为全白，产品的包装方式有：袋装(1000PCS/包)和卷装也就是编带(3000PCS/盘)，此款产品耐高温可过回流焊240度高温。与此款产品同系列的轻触开关型号还有：TS-1101E/TS-1101F/TS- 1101G。

轻触开关TS-1101技术参数

使用领域温度：-20℃~70℃

保留温度领域：-30℃~80℃

额定值：DC 12V 50mA

接触电阻：≤50mΩ

绝缘电阻：≥100 MΩ

轻触开关TS-1101机械机能

驱动力：250±50gf 或 160±50gf

回弹力度：40gf min

按钮行程：0.25±0.1mm

可焊性：超过75%的锡焊面积被焊料所覆盖

机械寿命：30000次

轻触开关TS-1101各部件材质

盖板：资料为不锈钢，数量一个，色彩：白色。

按钮：材质塑料PA66，数量一个，色彩：白色。

弹片：资料不锈钢，数量一个，色彩：白色。

基座：材质塑料PA66，数量一个，色彩：白色。

引脚：材质为黄铜，表表为镀银处置。

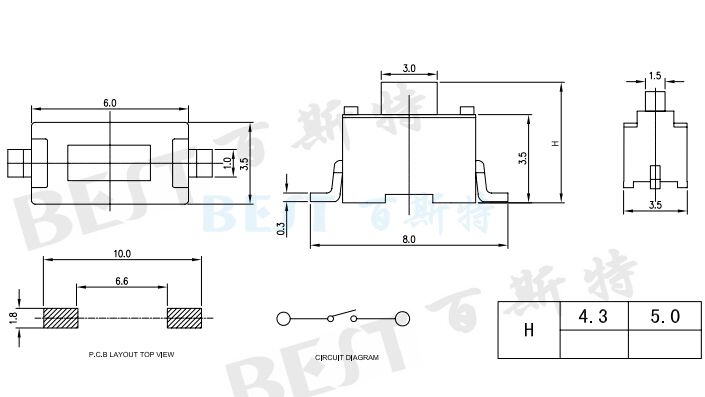

轻触开关TS-1101参考图纸
