JML精密电位器3362U电气个性

标称阻值领域10Ω-5MΩ

阻值允许误差±10%
，±20%

终端电阻≤1%R或2Ω

接触电阻变动(CRV) ≤3%R或3Ω

绝缘电阻R1≥1GΩ

耐电压101.3KPa 500V 8.5KPa 315V

有效电行程210°±10°

JML精密电位器3362U环境个性

额定功率(最高工作电压220V) +70℃ 0.5W;±125℃ 0W

工作温度领域 -55℃~+125℃

电阻温度系数±250、±100 ppm /°C

温度变动ΔR≤±(2%R+0.1Ω),Δ(Uab/Uac)≤±1%

碰撞390m/s?、4000次 ΔR≤±1%R

振动 10~2000Hz
，0.75mm或98m/s?
，6h ΔR≤±1%R
，Δ(Uab/Uac)≤±2%

气象挨次ΔR≤±3%R
，R1≥100MΩ

70℃电气耐久性0.5W、1000h、ΔR≤±10%R

机械耐久性200周(cycles)、ΔR≤±10%R

稳态湿热ΔR≤±3%R
，R1≥100MΩ

JML精密电位器3362U物理个性

总机械行程250°±10°

起动力矩≤20mN.m

止档力矩≥50mN.m

尺度包装50只/管(pcs/tube)

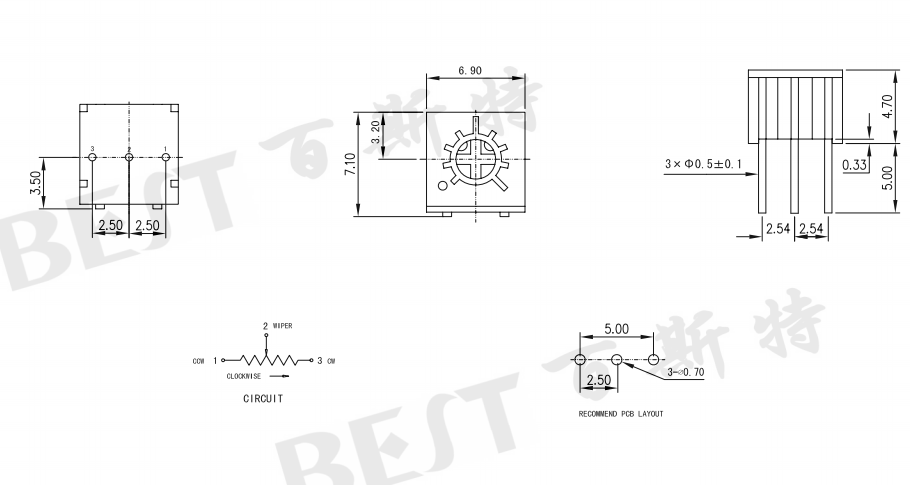

JML精密电位器3362U参考图纸

单元:mm
