JML精密电位器3386H电位器机能

1.阻值：□2KΩ□5KΩ □10KΩ□20KΩ □50KΩ □100KΩ□200KΩ

□500KΩ□1MΩ

2.阻值误差：Tolerance□±10%□±20%□±30%

3.阻值变动个性：Taper□A□B□C□D□W□MN

4.终端电阻：≤1%R or 2Ω

5.接触电阻变动：3%R or 3Ω

6.绝缘电阻：R1≥1GΩ

7.耐电压：101.3 KPa 500V, 8.5Kpa350V

8.有效电行程：l260?

JML精密电位器3386H环境个性

1.额定功率(最高工作电压300V)+70℃ 0.5W，+125℃ 0W

Rated Power(max. working voltage 300V)

2.工作温度领域：-55℃～ +125℃

3.温度系数：±200ppm/℃

4.温度变动：△R≤±2%R，△(Uab/Uac)R≤±2%

5.碰撞：390m/s2,4000次 , △R≤±3%R

6.振动：10~500Hz,0.75mm或98m/s2，6h

△R≤±1%R，△(Uab/Uac)≤±2%

7.气象挨次：△R≤±3%R，R1≥100MΩ

8.70℃电气耐久性：70℃0.5W，1000h △R≤±3%R

9.机械耐久性：50周，△R≤±3%R

10.稳态湿热：△R≤±3%R，R1≥100MΩ

JML精密电位器3386H物理个性

1.总机械行程：l280?

2.起动力矩：≤20mN?m

3.止档力矩：≥50mN?m

4.尺度包装：50pcs/管

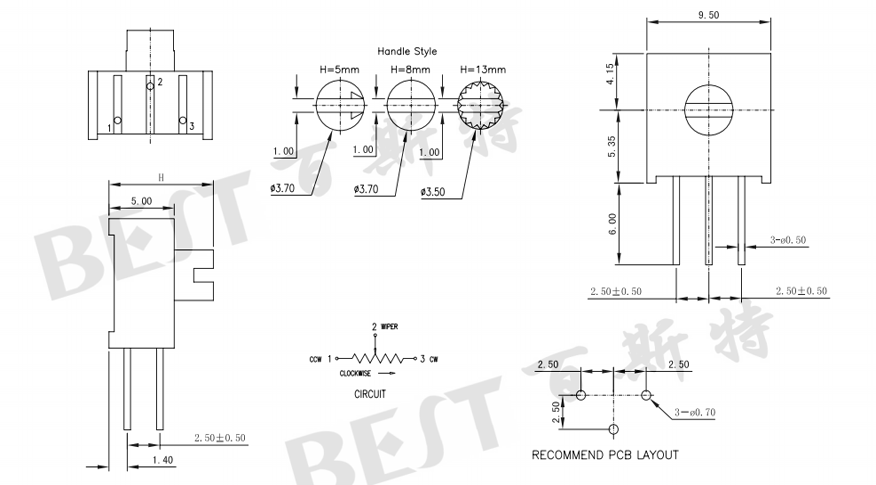

JML精密电位器3386H参考图纸

单元：mm

把稳：

1、PCB板孔径不成开太大，请按图纸要求进行开孔;

2、调节时，不成给调节帽施压太大的力; 3、产品波峰焊的温度为245±5℃，功夫为5秒、手工焊接温度为320±10℃，功夫3--5秒。
