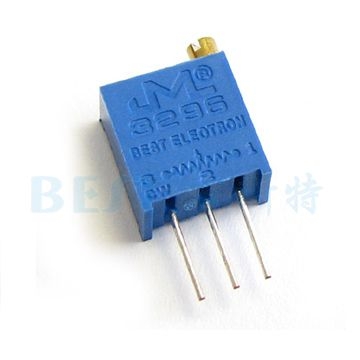

精密电位器3296W电位器简介

精密电位器3296W是一款多圈电位器，电阻的调节精杜仔5%和10%两种尺度,产品的 阻值领域为：10欧~2M欧,客户能够凭据自己的要求选择产品的最大电阻，电位器3296W有国产和进口两衷旆牌，国产的是我们公司自己出产的JML电位器，进口的是美国伯恩斯电位器。

3296 电位器是螺杆驱动的预调电位器，全行程大于蹬宗15圈，电阻体最多只有300°
Ｄ芄煌ü莞说男髡サ阍诘缱杼迳弦贫，从而扭转电位器的阻 值，3296电位器的螺杆能够一向旋转，但是调整到最大或最幼阻值后，触点是不会在随着螺杆的旋转移动的，这也起到了一个；ぷㄓ，3296电位器是最常 用的多圈电位器之一。

精密电位器3296W电位器技术参数：电位器机能:

阻值领域(Ohms) :10~2M

阻值误差: ±10%

阻值变动特点: B

终端电阻: ≤1%R or 2Ω

接触电阻变动: ≤3%R or 3Ω

绝缘电阻: R1≥1GΩ

耐电压:101.3Kpa 600V,8.5Kpa 250V

有效电行程 : 25± 2turns

精密电位器3296W电位器的环境特点:

额定功率(最高工作电压300V):+70℃ 0.25W,+125℃ ow

工作温度领域: -55℃ ~+125℃

温度系数: ±200ppm/℃

温度变动：△R≤±2%R，△(Uab/Uac)R≤±2%

碰撞：390m/s2,4000次 , △R≤±2%R

振动：10~500Hz，0.75mm or98m/s，6h△R≤±1%R，△(Uab/Uac)≤±2%

气象挨次： △R≤±3%R，R1≥100MΩ

70℃电气耐久性：0.5W，1000h △R≤±3%R

机械耐久性：50cycles，△R≤±3%R

稳态湿热：△R≤±3%R，R1≥100MΩ

精密电位器3296W电位器物理特点:

总机械机能: 28± 2turns

起动力矩: ≤36mN?m

止档力矩: ≥36 mN?m

尺度包装：50pcs/管

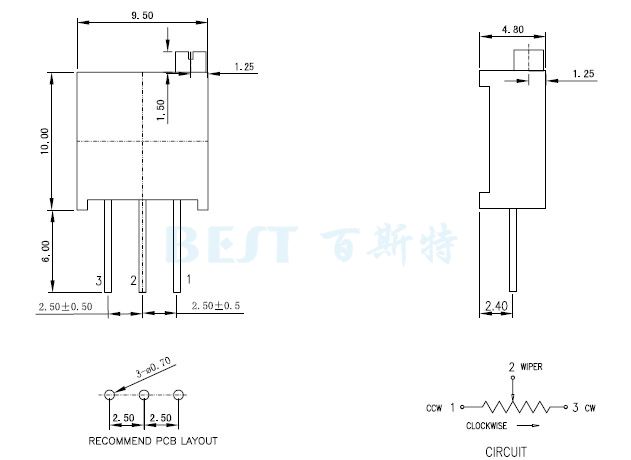

精密电位器JML3296W参考图纸

单元：mm
